一、 特點和用途

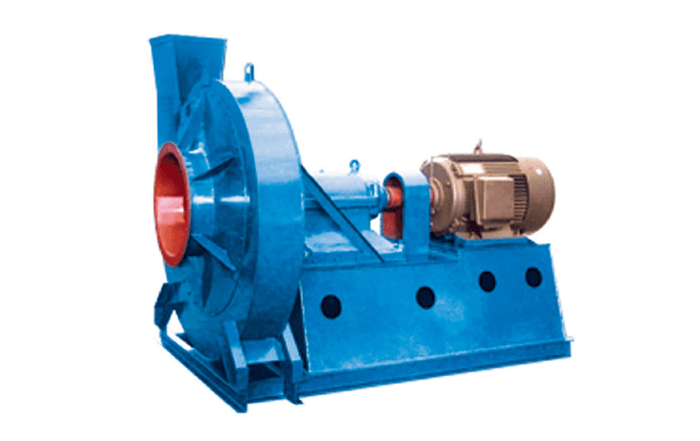

9－19型、9－26型高壓離心通風機，一般用于鍛冶爐及高壓強制通風，并可廣泛用于輸送物料和輸送空氣及無腐蝕性、不自燃、不含粘性物質之氣體。介質溫度一般不超過50℃（最高不超過80℃），介質中所含塵土及硬質顆粒不大于150mg/m3。
二、9－19型、9－26型高壓離心通風機性能參數表
性能表中提供的參數，若無特殊說明均按風機的標準進口狀態來計算，即介質為空氣，壓力為101325Pa，溫度為20℃，密度為1.2kg/m3，相對濕度為50％的標準狀態。



產品型號	轉速r/min	序號	流量 m3 / h	全 壓 Pa	電 動 機
					型 號	功 率 kW
9-19№4A	2900	1	824～1264	3584～3597	Y90L－2	2.2
		2	1410～1704	3507～3253	Y100L－2	3
9-19№4.5A	2900	1	1174～2062	4603～4447	Y112M－2	4
		2	2281～2504	4297～4112	Y132S1－2	5.5
9-19№5A	2900	1	1610～3166	5697～5323	Y132S2－2	7.5
		2	3488	5080	Y160M1－2	11
9-19№5.6A	2900	1	2262～3619	7182～7109	Y160M1－2	11
		2	3996～4901	6954～6400	Y160L－2	18.5
9-19№6.3A	2900	1	3220～5153	9149～9055	Y160L－2	18.5
		2	5690～6978	8857～8148	Y200L1－2	30
9-19№7.1D	2900	1	4610～7376	11717～11596	Y200L2－2	37
		2	8144～9988	11340～10426	Y250M-2	55
9-19№8D	2900	1	6594～11649	15034～14546	Y280S-2	75
		2	12968～14287	14021～13362	Y315S－2	110
	1450	1	3297～4616	3620～3647	Y132M－4	7.5
		2	5275～7144	3584～3231	Y160L－4	15
9-19№9D	1450	1	4695～7511	4597～4551	Y160L－4	15
		2	8294～10171	4453～4101	Y180L－4	22
9-19№10D	1450	1	6440～12450	5840～5495	Y200L－4	30
		2	13952～15455	5244～4958	Y225S－4	37
9-19№11.2D	1450	1	9047～15380	7364～7236	Y225M－4	45
		2	17491～21713	6927～6246	Y280S－4	75
	960	1	5990～11580	3182～2996	Y180L－6	15
		2	12978～14375	2860～2705	Y200L2－6	22
9-19№12.5D	1450	1	12577～18447	9229～9310	Y280S－4	75
		2	21381～30186	9068～7822	Y315S－4	110
	960	1	8327～14156	3975～3907	Y200L2－6	22
		2	16099～19985	3741～3377	Y250M－6	37
9-19№14D	1450	1	17670～25916	11668～11771	Y315M－4	132
		2	30040～42409	11464～9878	Y355M1－4	220
	960	1	11699～17158	5004～5047	Y250M－6	37
		2	19888～28078	4917～4249	Y315S－6	75
9-19№16D	1450	1	26377～50995	15425～14488	Y355L2－4	315
		2	57150～63305	13808～13035	JS-138-4 (3000V)	410
	960	1	17463～25613	6570～6627	Y315S－6	75
		2	29687～41912	6456～5575	Y315L1－6	110
9-26№4A	2900	1	2198～3215	3852～3407	Y132S1－2	5.5
9-26№4.5A	2900	1	3130～3685	4910～4776	Y132S2－2	7.5
		2	3963～4792	4661～4256	Y160M1－2	11
9-26№5A	2900	1	4293～6349	6035～5381	Y160M2－2	15
		2	6762	5180	Y160L－2	18.5
9-26№5.6A	2900	1	6032～7185	7610～7400	Y180M－2	22
		2	7766～9500	7218～6527	Y200L1－2	30
9-26№6.3A	2900	1	8588～11883	9698～8915	Y225M－2	45
		2	12699～13525	8636～8310	Y250M－2	55
9-26№7.1D	2900	1	12292～14643	12427～12078	Y280S－2	75
		2	15826～19360	11776～10635	Y315S－2	110
9-26№8 D	2900	1	17584～20947	15955～15504	Y315M－2	132
		2	22640～27696	15112～13634	Y315L2－2	200
	1450	1	8792～12166	3834～3529	Y180M－4	18.5
		2	13001～13848	3421～3294	Y200L－4	30
9-26№9 D	1450	1	12518～14913	4869～4736	Y200L－4	30
		2	16118～19717	4620～4181	Y225M－4	45
9-26№10 D	1450	1	17172～21465	6143～5920	Y250M－4	55
		2	23612～30052	5761～5065	Y280S－4	75
9-26№11.2D	1450	1	24126～36189	7747～7009	Y315S－4	110
		2	39205～42221	6691～6382	Y315M－4	132
	960	1	15973～21963	3346～3140	Y225M－6	30
		2	23959～27953	3031～2763	Y250M－6	37
9-26№12.5D	1450	1	33540～41925	9713～9356	Y315L1－4	160
		2	46117～58695	9103～7993	Y355M2－4	250
	960	1	22206～27757	4179～4028	Y280S－6	45
		2	30533～38860	3921～3450	Y315S－6	75
9-26№14D	1450	1	47121～53011	12285～12109	Y355M2－4	250
		2	58902～82463	11830～10095	JS-138-4 (3000V)	410
	960	1	31197～35097	5262～5188	Y315S－6	75
		2	38997～54596	5071～4341	Y315L1－6	110
9-26№16D	1450	1	70339～79131	16250～16014	JSQ-147-4 (3000V)	500
		2	87923～123090	15640～13324	JSQ-158-4 (3000V)	850
	960	1	46569～69854	6911～6254	Y355M2－6	185
		2	75675～81496	5971～5696	Y355L1－6	220

三、 型式和結構
通風機為單吸入式，可制成順時針和逆時針兩種型式。從電機一端正視，如葉輪順時針旋轉稱順時針旋轉風機，以"順"表示；逆時針旋轉稱逆時針旋轉風機，以"逆"表示。
風機的出口位置以機殼的出風口角度表示。"順"、"逆"均可制成0°、45°、90°、135°、180°、225°共六種角度。
風機的傳動方式為Ａ式（№4～6.3）和Ｄ式（№7.1～16）兩種。
№4～6.3主要由葉輪、機殼、進風口、支架等組成；№7.1～16主要由葉輪、機殼、傳動組等組成。
四、 通風機的安裝和使用
安裝前：應對風機各部件進行全面的檢查，機件是否完整，葉輪與機殼的旋轉方向是否一致，各部聯接是否緊密。葉輪、主軸、軸承等主要機件有無損傷，傳動組是否靈活等。
安裝時：注意檢查機殼，殼內不應有掉入、遺留的工具和雜物。在一些結合面上為了防止生銹，減少拆裝困難，應涂上一些潤滑脂或機械油。風機與地基結合面，進出風管道聯接時應調整使之自然吻合，不得強行聯接，更不許將管道重量加在風機各部件上，并注意保證風機的水平位置。
安裝要求：
⑴ 按圖紙所示的位置尺寸安裝，為確保高效率，特別要保證進風口與葉輪的軸向和徑向間隙尺寸。
⑵ 安裝后試拔傳動組，檢查是否有過緊或與固定部分碰撞現象，
⑶ 全部安裝完畢，總檢合格后，才能進行風機的試運轉。
為了防止電機過載燒毀，在風機啟動時，必須無載荷（將進風閥門關閉，出風閥門稍開）的情況下進行，如情況良好，遂步開啟閥門直至規定的工況為止。在運轉過程中嚴格控制電流，不得超過額定值。
風機的操作：
⑴ 風機啟動前，應進行下列準備工作：
a.將進風閥門關閉，出風閥門稍開。
b.檢查風機各部的間隙尺寸，轉動部分與固定部分有無碰撞及磨擦現象。
⑵ 風機啟動后，達到正常轉速時，應在運轉過程中經常檢查軸承溫度是否正常，當軸承溫度沒有特殊要求時，軸承溫升不得超過周圍環境溫度的40℃；軸承部位的均方根振動速度值不得大于6.3mm/s。如發現有劇烈的振動、撞擊，軸承溫升迅速上升等現象時，則必須緊急停車。
五、 通風機的維護
⒈ 風機維護工作注意事項：
(1) 只有風機設備完全正常的情況下方可運轉。
(2) 如風機設備在檢修后開動時，則需注意風機各部位是否正常。
(3) 定期清除風機內部積灰、污垢等雜質，并防止生銹。
(4) 為了確保人身安全，風機的維護必須在停車時進行。
2.風機正常運轉的注意事項：
(1) 在風機開車、停車或運轉過程中，如發現不正常現象時應立即進行檢查，若是小故障應及時查明原因設法消除。發現大故障應立即停車進行檢修。
⑵ 除每次檢修后應更換潤滑劑外，正常情況下根據實際情況更換潤滑劑。
六、 通風機主要故障及原因
⒈ 風機振動劇烈
(1) 風機軸與電機軸不同心，皮帶輪槽錯位。
(2) 機殼或進風口與葉輪摩擦。
(3) 基礎的剛度不夠或不牢固。
(4) 葉輪鉚釘松動或葉輪變形。
(5) 葉輪軸盤孔與軸配合松動。
(6) 機殼、軸承座與支架，軸承座與軸承蓋等聯結螺栓松動。
(7) 風機進、出口管道安裝不良，產生共振。
(8) 葉片有積灰、污垢、葉片磨損、葉輪變形、軸彎曲使轉子產生不平衡。
⒉ 軸承溫升過高
(1) 軸承箱劇烈振動。
(2) 潤滑劑質量不良、變質或含有灰塵、砂粒、污垢等雜質或填充量不足。
(3) 軸承箱蓋、座聯接螺栓之緊力過大或過小。
(4) 軸與滾動軸承安裝歪斜、前后兩軸承不同心。
(5) 滾動軸承損壞或軸彎曲。
⒊ 電機電流過大和溫升過高
(1) 開車時進、出氣管道閘門未關。
(2) 電機輸入電壓低或電源單相斷電。
(3) 受軸承箱劇烈振動的影響。
(4) 主軸轉速超過額定值。
七、 單機產品成套供應范圍
風機１臺，配套電機１臺，地腳螺栓１付（ №4～6.3配４套，№7.1～16以上配８套），聯軸器１套（ №7.1～16 ）。
八、 訂貨須知
訂貨時須注明風機的機號、轉速、風量、壓力、出風口角度、旋轉方向及電機型號、規格。
