一、風機的用途、特點
GY1-18～GY20-18引風機是1t/h～20t/h工業鍋爐配套的專用引風機。本公司集多年生產之經驗，經實地考察及鍋爐配套之需開發推出該系列引風機。
本系列風機的特點：具有較高的效率，性能曲線平坦，高效率運行區較為寬廣。
引風機的進口煙氣溫度不得超過250℃，煙氣含塵量不得大于400mg/m3。
二、GY1-18～GY20-18型鍋爐引風機性能參數表
性能表中提供的參數，引風機按排煙溫度為150℃，大氣壓力為101325Pa，氣體密度為0.83kg/m3計算。
|
產品型號 |
轉速r/min |
序號 |
全 壓 Pa |
流 量 m3/h |
電 動 機 |
|
型 號 |
功 率 kW |
|
GY1-18№6.3C |
2000 |
1 |
2942～2450 |
3800～6400 |
Y132M－4 (B3) |
7.5 |
|
GY2-18№10.1D |
1450 |
1 |
3255～3049 |
4694～9702 |
Y160L－4 (B3) |
15 |
|
GY2-18№10.6D |
1450 |
1 |
4037～3959 |
5000～9021 |
Y160L－4 (B3) |
15 |
|
GY4-18№9.6D |
1450 |
1 |
4057～4126 |
11000～13000 |
Y180L－4 (B3) |
22 |
|
2 |
4037～3881 |
14500～17000
|
Y200L－4 (B3) |
30 |
|
GY4-18№10.8D |
1450 |
1 |
4812～4821 |
11000～14500 |
Y200L－4 (B3) |
30 |
|
2 |
4802～4753 |
16000～17500
|
Y225S－4 (B3) |
37 |
|
GY6-18№10.5D |
1450 |
1 |
4880～4998 |
15000～18000 |
Y225S－4 (B3) |
37 |
|
2 |
4978～4900 |
19000～21000
|
Y225M－4 (B3) |
45 |
|
GY10-18№10.2D |
1450 |
1 |
4557～4508 |
26000～32000 |
Y250M－4 (B3) |
55 |
|
2 |
4410～4312 |
34000～36500
|
Y280S－4 (B3) |
75 |
|
GY20-18 |
1450 |
1 |
4771～3800 |
56600～84900 |
Y315M1－4 (B3) |
132 |
三、風機的型式和結構
該系列引風機做成單吸式，可制成順時針旋轉或逆時針旋轉兩種型式。從電動機一端正視，葉輪工作時順時針旋轉稱為順時針旋轉風機，葉輪工作時逆時針旋轉稱為逆時針旋轉風機。風機的出口角度可做成順、逆0°、45°、90°、135°、180°、225°不同出口方向，特殊出口方向可訂貨時注明。
風機的傳動方式：GY1－18為Ｃ式，GY2－18～GY20－18均為Ｄ式。

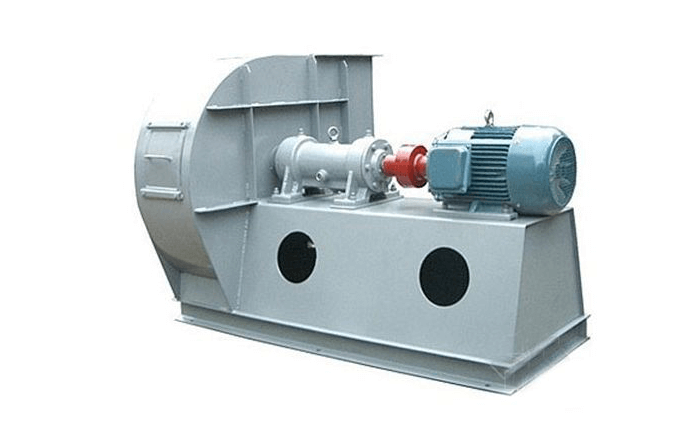

風機主要由葉輪、機殼、進風口、機架、傳動組、調節門等組成。
四、風機的安裝與使用
⒈ 安裝前應對風機各部件進行全面檢查，葉輪與機殼的旋向是否一致，各部件聯結是否緊密可靠，葉輪、主軸、軸承等主要部件有否損傷，轉動部是否靈活等，如發現問題應及時檢修調整好。
⒉ 安裝時，注意檢查機殼及其它殼體內部不應有掉入或***工具和雜物，在一些接合面上，為防止生銹及減少拆卸困難，應涂上一些潤滑油。注意：不允許將其進出管道的重量附加在風機機殼上。
⒊ 安裝要求：
⑴ 按圖紙所示的位置及尺寸安裝，為得到高效率，特別要保證進風口與葉輪的軸向和徑向間隙尺寸。
⑵ 安裝調節門時，注意不要裝反，要保證進氣方向與葉輪旋轉方向一致，即順時針旋轉風機應配用順旋調節門，逆時針旋轉風機應配用逆旋調節門。
⑶ 安裝后，試撥傳動組，檢查是否過緊，或與固定部分有碰撞現象。出現不妥之處必須調整好。
⒋ 風機的試運轉：
全部安裝完畢，在總檢合格后，才能進行試運轉。為防止電機過載毀壞，機械運轉試驗，必須在無載荷的情況下進行（關閉進風管道中的閘門或調節門）。如運轉情況良好，然后逐步打開調節門***載荷正常工況（規定全壓和流量），連續運轉***定的時間后如無異常現象發生，經檢查合格，方可投入運行。在正常工況下的連續運行時間對于新安裝機組一般不少于2小時，修理后安裝的機組試運行時間不少半小時。
⒌ 風機的操作
(1) 風機的操作規程：風機啟動前，應進行下列準備工作。
① 關閉調節門。
② 檢查軸承箱油位是否在***低與***高油位之間。
③ 檢查風機各部的間隙尺寸，轉動部分與固定部分是否有碰撞及摩擦現象。
④ 檢查電器線路及儀表是否正常。
當風機啟動后，達到正常轉速時逐漸開大調節門直***定負荷為止。運轉過程中，軸承溫升不得高于40℃，表溫不高于80℃。
(2) 風機的緊急停車。
如發覺風機有劇烈的噪聲、振動、撞擊、軸承的溫度劇烈上升等反常現象，必須緊急停車，查明原因、排除故障。
五、
鍋爐引風機的維護
為了避免由于維護不當而引起人為故障及事故發生，充分發揮設備的效能，延長設備的使用壽命。因此，必須加強風機的維護。
㈠ 風機維護工作注意事項：
1、只有在風機設備完全正常的情況下方可運轉。
2、如果風機設備在檢修后開動時，則需注意風機各部位是否正常。
3、定期清除風機內部特別是葉片處積灰和污垢等雜質，并防止銹蝕。
4、為確保人身安全，風機的維護必須在停車時進行。
㈡ 風機正常運轉中的注意事項
1、如發現流量過大，不符使用要求或短時間內需要較少的流量時，可利用調節門進行調節，以達到使用要求。
2、對軸承箱的溫度計及油標的靈敏性應定期進行檢查。
3、在風機的開車、停車或運轉過程中，如發現不正常現象時，應立即進行檢查。
4、對于檢查發現的小故障應及時查明原因，設法消除，如小故障不能消除或發現大故障的應立即進行檢修。
5、除每次拆修后應更換潤滑油外，注意油的品質，正常情況下，根據實際情況定期更換潤滑油，定期檢查葉輪，以便及時檢修或更換葉輪。
六、風機運行中故障產生的原因
㈠ 風機振動劇烈
① 風機軸與電機軸不同心；
② 機殼或進風口與葉輪摩擦；
③ 基礎的剛度不夠或不牢固；
④ 葉輪鉚釘松動或葉輪變形；
⑤ 葉輪軸盤孔與軸配合松動；
⑥ 機殼與支架、軸承箱與支架、軸承箱蓋與座等聯接螺栓松動；
⑦ 風機進、出口管道安裝不良，產生共振；
⑧ 葉片上有積灰、污垢，葉片磨損、葉輪變形、軸彎曲使轉子產生不平衡。
㈡ 軸承溫升過高
① 軸承箱振動劇烈；
② 潤滑油質量不良、變質或含有灰塵、砂粒、污垢等雜質或潤滑油填充過少；
③ 軸承箱蓋、座聯接螺栓之緊力過大或過小；
④ 軸與滾動軸承安裝歪斜，前后兩軸承不同心；
⑤ 滾動軸承損壞或軸彎曲。
㈢ 電動機電流過大或溫升過高
① 開車時進出氣管內閘門未關嚴即帶負荷啟動；
② 風機輸送之介質的密度過大或溫度過低，使壓力過大；
③ 主軸轉速超過額定值；
④ 電動機輸入電壓過低或電源單相斷電；
⑤ 電動機受軸承座劇烈振動的影響；
⑥ 電動機軸承內潤滑脂過少或變質；
⑦ 電動機內軸承磨損，轉子與定子相擦。
七、
鍋爐引風機訂貨須知
⒈ 訂貨時應注明所需風機的型號，其風機的風壓、流量、輸送的介質密度或溫度，出風口角度、風機的旋向及電機型號；
⒉ 特殊要求，可按訂貨協議商定有關事項。
