一、用途

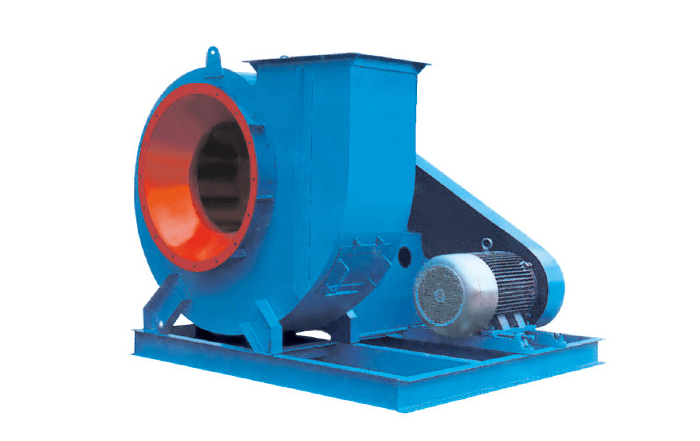

G4-68型、Y4-68型鍋爐離心通、引風機是適用于火力發電廠中230T/h 以下蒸氣鍋爐的通、引風機系列。在無其他特殊要求時，G4-68型亦可用于礦井通風及一般通風。
通風機輸送的介質為空氣，最高溫度不得超過80℃；引風機輸送的介質為煙氣，最高溫度不得超過250℃。
在引風機前，須加裝除塵效率不低于85%的除塵裝置，降低進入風機中的煙氣含塵量，以提高風機的使用壽命。
二、G4-68型、Y4-68型鍋爐離心通引風機性能參數表
性能表中提供的參數。通風機性能按氣體溫度為20℃，大氣壓力為101325Pa，氣體密度為1.2kg/m3的空氣介質計算；引風機性能按氣體溫度為200℃，大氣壓力為101325Pa，氣體密度為0.745kg/m3的煙氣介質計算。
G4－68型鍋爐離心通風機性能參數表
|
產品型號 |
轉速r/min |
序號 |
全 壓 Pa |
流 量 m3 / h |
電 動 機 |
|
型 號 |
功 率 kW |
|
G4-68 № 8 D |
1450 |
1 |
2178～1481 |
16985～30134 |
Y180M－4 |
18.5 |
|
G4-68 № 9 D |
1450 |
1 |
2757～1874 |
24183～42906 |
Y200L－4 |
30 |
|
960 |
1 |
1207～824 |
16011～28407 |
Y160L－6 |
11 |
|
G4-68 № 10 D |
1450 |
1 |
3404～2315 |
33173～58856 |
Y250M－4 |
55 |
|
960 |
1 |
1491～1010 |
21963～38966 |
Y180L－6 |
15 |
|
730 |
1 |
863～589 |
16701～29631 |
Y160L－8 |
7.5 |
|
G4-68 №11.2 D |
1450 |
1 |
4277～2904 |
46606～82688 |
Y280M－4 |
90 |
|
960 |
1 |
1874～1275 |
30856～54745 |
Y225M－6 |
30 |
|
730 |
1 |
1079～736 |
23464～41629 |
Y180L－8 |
11 |
|
G4-68 №12.5 D |
1450 |
1 |
5327～3620 |
64791～114952 |
Y315L1－4 |
160 |
|
960 |
1 |
2335～1589 |
42896～76106 |
Y280S－6 |
45 |
|
730 |
1 |
1354～912 |
32619～57872 |
Y225M－8 |
22 |
|
G4-68 № 14 D |
1450 |
1 |
6681～6327 |
91027～114518 |
Y355M2－4 |
250 |
|
2 |
6023～4532 |
126263～161499 |
Y355L2－4 |
315 |
|
960 |
1 |
2923～2776 |
60266～75819 |
Y315S－6 |
75 |
|
2 |
2639～1991 |
83595～106924 |
Y315M1－6 |
90 |
|
730 |
1 |
1697～1148 |
45827～81307 |
Y280S－8 |
37 |
|
G4-68 № 16 D |
960 |
1 |
3826～2600 |
89960～159606 |
Y355M1－6 |
160 |
|
730 |
1 |
2207～1501 |
68407～121367 |
Y315M1－8 |
75 |
|
580 |
1 |
1393～952 |
54351～96429 |
Y315S－10 |
45 |
Y4－68型鍋爐離心引風機性能參數表
|
產品型號 |
轉速r /min |
序號 |
全 壓 Pa |
流 量 m3/h |
電 動 機 |
|
型 號 |
功率 kW |
|
Y4-68 № 8 D |
1450 |
1 |
1540～1059 |
15889～29038 |
Y160L－4 |
15 |
|
Y4-68 № 9 D |
1450 |
1 |
1952～1844 |
22623～28864 |
Y180L－4 |
22 |
|
2 |
1756～1344 |
31984～41345 |
Y200L－4 |
30 |
|
960 |
1 |
853～589 |
14978～27374 |
Y160M－6 |
7.5 |
|
Y4-68 № 10 D |
1450 |
1 |
2413～1658 |
31033～56715 |
Y225M－4 |
45 |
|
960 |
1 |
1059～726 |
20546～37549 |
Y180L－6 |
15 |
|
730 |
1 |
608～422 |
15623～28553 |
Y160M2－8 |
5.5 |
|
Y4-68 №11.2 D |
1450 |
1 |
3021～2080 |
43599～79681 |
Y250S－4 |
75 |
|
960 |
1 |
1324～912 |
28866～52754 |
Y200L2－6 |
22 |
|
730 |
1 |
765～530 |
21950～40115 |
Y180L－8 |
11 |
|
Y4-68 №12.5 D |
1450 |
1 |
3767～3561 |
60611～77331 |
Y315S－4 |
110 |
|
2 |
3394～2590 |
85692～110772 |
Y315M－4 |
132 |
|
960 |
1 |
1648～1138 |
40129～73339 |
Y250M－6 |
37 |
|
730 |
1 |
952～657 |
30515～55768 |
Y225S－8 |
18.5 |
|
Y4-68 № 14 D |
1450 |
1 |
4728～3247 |
85154～155627 |
Y355M2－4 |
250 |
|
960 |
1 |
2070～1422 |
56378～103036 |
Y315S－6 |
75 |
|
730 |
1 |
1197～824 |
42871～78350 |
Y250M－8 |
30 |
|
Y4-68 № 16 D |
960 |
1 |
2708～2560 |
84156～107372 |
Y315L1－6 |
110 |
|
2 |
2433～1854 |
118979～153803 |
Y315L2－6 |
132 |
|
730 |
1 |
1560～1079 |
63994～116954 |
Y315S－8 |
55 |
|
580 |
1 |
991～677 |
50844～92922 |
Y315S－10 |
45 |
三、型式和結構
⒈ 通風機與引風機制成單吸式，機號有№8、№9、№10、№11.2、№12.5、№14、№16共七個機號。
⒉ 每種風機可制成順時針旋轉或逆時針旋轉兩種型式，從電動機一端正視，葉輪按順時針方向旋轉，以"順"表示，葉輪按逆時針方向旋轉，以"逆"表示。
⒊ 風機的出口位置以機殼的出風口角度表示，"順" "逆"風機均可制成0°、45°、90°、135°、180°、225°共六種角度。
⒋ 風機傳動方式為Ｄ式，電機與風機聯接均采用彈性聯軸器直聯傳動。
風機主要由葉輪、機殼、進風口、調節門及傳動組組成。
四、風機的安裝調試和操作
在安裝前，首先應準備好安裝用材料及工具，并對風機各部分的機件進行檢查，對葉輪、主軸和軸承等更應特別細致檢查，如發現損傷，應該修好，然后用煤油清洗軸承箱內部。
在安裝操作的過程中必須注意下列幾點：
1、在一些接合面上，為防止生銹、減少拆卸困難，應涂上潤滑脂或機油。
2、在上接合面的螺栓時，如有定位銷釘，應先上好銷釘，再擰緊螺栓。
3、檢查機殼內及其它殼體內部，不應有掉入和遺留的工具、雜物。
㈠ 安裝要求
1、保證主軸的水平位置，并測量主軸與電機軸的同心度及聯軸器兩端面的不平行度。兩軸不平行度允差為0.05mm，聯軸器兩端面不平行度允差為0.05mm。
2、安裝調節門時，注意不要裝反，要保證進氣方向與葉輪旋轉方向一致。
3、風機安裝后，搬動轉子，檢查是否有過緊或與固定部分碰撞現象。
4、安裝風機進口和出口管道時，重量不應加在機殼上。
5、全部安裝后，經總檢合格，方可試運轉。
㈡ 風機的試運轉
1、風機的試轉應在無載荷（關閉進氣管道閘門或調節門）的情況下進行。
2、如運轉情況良好，再轉入滿載荷（規定全壓和流量）下的運轉。
3、滿載荷運轉，對新安裝風機不少于2小時，對修理安裝風機不少于半小時。
㈢ 風機的操作
1、風機啟動前，應做下列準備工作：
① 關閉調節門。
② 檢查風機各部的間隙尺寸，轉動部分與固定部分有無碰撞及摩擦現象。
③ 檢查軸承的油位是否在最高與最低油位之間。
④ 檢查電器線路及儀表是否正確。
⑤ 檢查冷卻部分是否正常。
2、風機啟動后，逐漸開大調節門達到正常工況。運轉過程中，軸承溫升不得超過周圍環境溫度的40℃，軸承部位的均方根振動速度值不得大于6.3mm/s。
3、下列情況下，必須緊急停車：
① 發覺風機有劇烈的噪聲；
② 軸承的溫度劇烈上升；
③ 風機發生劇烈振動和撞擊。
五、風機的維護
㈠ 風機維護工作制度
風機維護人員必須注意下列各點：
1、只有在風機設備完全正常的情況下方可運轉。
2、如風機設備在檢修后開動時，則需注意風機各部位是否正常。
3、定期清除風機內部的灰塵、污垢及水等雜質，并防止銹蝕。
4、對風機設備的修理，不許在運轉中進行。
㈡ 風機正常運轉中的注意事項
1、如發現流量過大，不符使用要求，或短時間內需要較小的流量，可利用調節門進行調節。
2、對溫度計及油標的靈敏性定期檢查。
3、在風機的開車、停車或運轉過程中，如發現不正常現象時，應立即進行檢查。
4、對檢查發現的小故障，應及時查明原因，設法消除，發現大故障時，應立即進行檢修。
5、除每次拆修后應更換潤滑油外，正常情況下3～6月更換一次潤滑油。
㈢ 風機的主要故障及原因
1、軸承箱劇烈振動
① 風機軸與電機軸不同心，聯軸器裝歪；
② 機殼或進風口與葉輪摩擦；
③ 基礎的剛度不夠或不牢固；
④ 葉輪鉚釘松動或葉輪變形；
⑤ 葉輪軸盤與軸松動，聯軸器螺栓松動；
⑥ 機殼與支架、軸承箱與支架、軸承箱蓋與座等聯接螺栓松動；
⑦ 風機進出氣管道的安裝不良；
⑧ 轉子不平衡；
⑨ 引風機葉片磨損。
2、軸承溫升過高
① 軸承箱劇烈振動；
② 潤滑油脂質量不良、變質或含有過多灰塵、粘砂、污垢等雜質；
③ 軸承箱蓋、座聯接螺栓之緊力過大或過小；
④ 軸與滾動軸承安裝歪斜，前后二軸承不同心；
⑤ 滾動軸承損壞。
3、電機電流過大和溫升過高
① 開車時進氣管道內閘門或節流閥未關嚴；
② 流量超過規定值；
③ 風機輸送氣體密度過大，使壓力過大；
④ 電機輸入電壓過低或電源單相斷電；
⑤ 聯軸器聯接不正，橡皮圈過緊或間隙不勻；
⑥ 受軸承箱劇烈振動的影響。
六、訂貨須知
訂貨時須注明風機的機號、轉速、流量、壓力、出風口角度及旋轉方向，以及電動機型號規格。
